12kW 240A Solución de energía de drones atados Larga resistencia flotando

12kW de potencia de drones atados, 6.36Kg, 31x24x11cm

Solución de drones atados

El sistema el modelo: El MJ-12K

El sistema nombre: 12kw 12S Vehículo aéreo no tripulado atado sistema

Escenario de aplicación:

1. construcción de ingeniería
2. Patrulla diaria
3. Patrulla de la Policía Especial
4. Investigación de drogas
5. Patrulla de tráfico
6. Patrulla forestal

Personas solteras puede completar la preparación previa al despegue en un plazo de 5 minutos;

Ventajas del plan

1. Vuelo de larga duración

Continuamente suministrando energía de los drones en el suelo, Vivir en el aire durante 24 horas

2. Métodos de suministro de energía múltiple

con una tensión de corriente de 380 V, fuente de alimentación del generador

3. Alta seguridad

Instalaciones de montaje de vehículos aéreos no tripulados, soporte de conexión y conexión para arranque caliente y frío, conmutación sin interrupciones de las baterías del cuerpo después corte de energía

Configuración del sistema

1. 6 ejes/8 ejes vehículo aéreo no tripulado de uso pesado (proporcionado por el cliente)

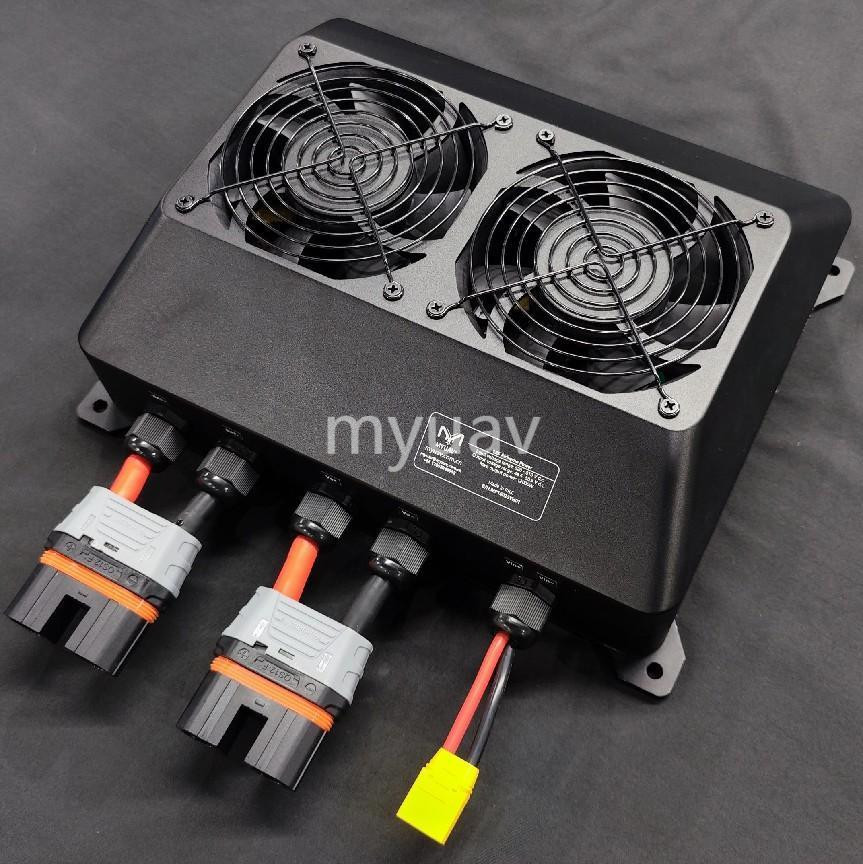

2. 12 kW 12S fuente de alimentación a bordo
3. 110 metros el cable
4. Sistema de drones atados Estación base

Descripción general del producto

La función principal del sistema de alimentación atado es proporcionar energía de vuelo segura y fiable a largo plazo para los vehículos aéreos no tripulados, que consta de una caja atada y una fuente de alimentación a bordo.La caja atada incluye un cabrestante retráctilLa caja de sujeción se coloca en el suelo para convertir la energía AC proporcionada por el generador o la red en energía CC de alto voltaje,que se transmite a la fuente de alimentación a bordo a través de cables atadosLa fuente de alimentación a bordo está instalada en el dron y convierte la energía de alta tensión en baja tensión para uso del dron.El cable atado sigue el ascenso y descenso del dron y sincroniza automáticamente la recuperación y liberación, transmitiendo energía eléctrica y señales.

Diagrama eléctrico del sistema de alimentación del amarre

Este producto se combina principalmente con vehículos aéreos no tripulados de varios rotores para proporcionar un suministro de energía estable y confiable.pero también resuelve los inconvenientes del esquema de suministro de energía atado inestable ampliamente utilizadoPuede lograr verdaderamente operaciones de vuelo de vuelo de larga duración de vehículos aéreos no tripulados.Los vehículos aéreos no tripulados pueden lograr diferentes escenarios de aplicación mediante el montaje de diferentes cargas útiles de misión, y pueden transferir objetivos de ubicación con todos los dispositivos móviles como personas, vehículos, barcos, etc. Se utilizan principalmente en iluminación a gran altitud, videovigilancia,rescate de emergencia y socorro en caso de desastre, y campos de comunicación de emergencia.

Principales características

1. El sistema sólo conserva el interruptor de entrada, el interruptor de alta tensión y el fuerte botón de retracción, con un funcionamiento y control sencillos y puede desplegarse rápidamente.el dron puede ser operado sin intervención humana. Los usuarios sólo necesitan operar el dron, lo que puede mejorar en gran medida la eficiencia y seguridad del trabajo;
2. Integración de productos, alta densidad de potencia, diseño de alta fiabilidad, miniaturización, diseño ligero, modular e inteligente, fácil de mover y transportar, solución de problemas y mantenimiento,garantizar en gran medida los requisitos pertinentes para su uso en diversos entornos y ocasiones;
3. El sistema de control tiene potentes funciones de procesamiento de datos, funciones de comunicación, reloj síncrono y funciones de almacenamiento de memoria, protección integral y funciones de alarma,reconocimiento automático de programas, control inteligente, y funciones inteligentes de solución de problemas y auto-recuperación.

Usar la pantalla

Parámetros detallados

• Fuente de alimentación a bordo dedicada

• Estación base atada

Características de seguridad

• Resistencia dieléctrica

1. Cuadro de sujeción: ≥ 3000 V de corriente continua, entrada-salida, mantenido durante 1 minuto, sin fallas ni fenómenos de arco;
2. Fuente de alimentación aérea: ≥ 3000 V de corriente continua, entrada-salida, mantenida durante 1 minuto, sin fallas ni fenómenos de arco;
3. Cables atados: ≥ 3500 V de corriente continua, capa de aislamiento, mantenidos durante 1 minuto, sin fallas ni fenómenos de arco.

• resistencia al aislamiento

1. Cuadro de retención: ≥ 100M Ω, @ 20 °C en condiciones atmosféricas normales;
2. Fuente de alimentación aérea: ≥ 100 M Ω, @ 20 °C en condiciones atmosféricas normales;
3. El cable atado: ≥ 500 M Ω, @ 20 °C en condiciones atmosféricas normales.

• El diseño de separación de corriente fuerte y débil reduce efectivamente la interferencia de la corriente débil y mejora la seguridad del producto.
• El sistema está conectado a tierra de manera fiable y el cuerpo de la caja de amarre tiene conexión a tierra.
• Función de reserva de seguridad: cuando el cable se enrolla hasta la longitud reservada de seguridad, el sistema deja de enrollarse para evitar que el equipo, que se puede ajustar, se tire.

Características de seguridad

• Resistencia dieléctrica

1. Cuadro de sujeción: ≥ 3000 V de corriente continua, entrada-salida, mantenido durante 1 minuto, sin fallas ni fenómenos de arco;
2. Fuente de alimentación aérea: ≥ 3000 V de corriente continua, entrada-salida, mantenida durante 1 minuto, sin fallas ni fenómenos de arco;
3. Cables atados: ≥ 3500 V de corriente continua, capa de aislamiento, mantenidos durante 1 minuto, sin fallas ni fenómenos de arco.

• resistencia al aislamiento

1. Cuadro de retención: ≥ 100M Ω, @ 20 °C en condiciones atmosféricas normales;
2. Fuente de alimentación aérea: ≥ 100 M Ω, @ 20 °C en condiciones atmosféricas normales;
3. El cable atado: ≥ 500 M Ω, @ 20 °C en condiciones atmosféricas normales.

• El diseño de separación de corriente fuerte y débil reduce efectivamente la interferencia de la corriente débil y mejora la seguridad del producto.
• El sistema está conectado a tierra de manera fiable y el cuerpo de la caja de amarre tiene conexión a tierra.
• Función de reserva de seguridad: cuando el cable se enrolla hasta la longitud reservada de seguridad, el sistema deja de enrollarse para evitar que el equipo, que se puede ajustar, se tire.
