Resumen del esquema de detección de fugas para gasoductos subterráneos con detector de metano MYUAV DRONE

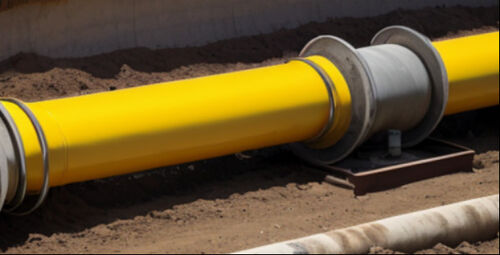

La importancia de la inspección de las tuberías de gas subterráneas

El gas es un gas inflamable y explosivo, y su uso y gestión seguros son cruciales.y su seguridad está directamente relacionada con la seguridad y la estabilidad del suministro de gasMediante inspecciones regulares, los riesgos de seguridad como fugas, daños y bloqueos pueden detectarse y tratarse de manera oportuna, evitando accidentes como fugas de gas y explosiones.Además, el envejecimiento de las tuberías urbanas subterráneas puede provocar corrosión, envejecimiento y otros riesgos de seguridad, como fugas y rupturas de tuberías.Asegurar el funcionamiento seguro de las tuberías subterráneas, también son necesarias inspecciones periódicas para identificar estos peligros ocultos y tomar las medidas correspondientes de reparación y mantenimiento.Es especialmente necesario llevar a cabo inspecciones periódicas de las tuberías de gas.

Limitaciones de la inspección temprana de gasoductos subterráneos

Early detection methods used in the automatic flight inspection of the MYUAV DRONE route showed that the projection of point laser along the flight direction of the MYUAV DRONE on the ground was a lineEn el caso de las tuberías de gas natural de alta presión, el diámetro de las mismas superaba en su mayoría los 50 cm.el error de vuelo del MYUAV DRONE requirió múltiples vuelos de ida y vuelta del MYUAV DRONE para cubrir las tuberías que necesitaban inspección, lo cual fue muy inconveniente.

Ventajas del producto

Con el fin de compensar las limitaciones de los detectores de metano láser, se desarrolló un gimbal de escaneo de tierra láser.con un gimbal estabilizado de tres ejes que mantiene la dirección de la irradiación láser perpendicular al sueloEl controlador de escaneo controla la rotación del cardán, y la proyección de la irradiación láser sobre el suelo adquiere una forma espiral, abarcando una cierta anchura (aproximadamente 3-10 m).Como resultado, el MYUAV DRONE puede cubrir el rango de tuberías que debe inspeccionarse en un vuelo, compensar los errores de posición de vuelo y capturar las masas de aire que filtran y se desvían de la tubería,mejorar el índice de éxito de la detección y la eficiencia de la inspección en tiempo real.

LC30pro [versión 5G]

El producto LC30 pro [versión 5G] ha hecho diseños de optimización dirigidos en términos de volumen, peso, consumo de energía e interferencia electromagnética,dirigido a las características de aplicación del MYUAV DRONEEl tiempo de respuesta de 25 milisegundos asegura que el MYUAV DRONE pueda mantener una salida de datos estable y confiable incluso durante el movimiento a alta velocidad.alta precisión de medición, bajo límite de detección y velocidad de respuesta rápida, y casi no requiere mantenimiento y calibración de medición in situ.

En comparación con los métodos tradicionales de detección de sensores electroquímicos, el LC30pro [5G versión] puede lograr mediciones sin contacto, detectar rápidamente trazas de gas metano en el aire,con una distancia de detección máxima de 150 metros y no está afectada por factores ambientales como la temperatura, humedad y presión, y tiene una estabilidad muy alta.

Control de la APP: abra el icono del escritorio de Android y ingrese a la interfaz de inicio de sesión de la APP Laser Methane.El estado del MYUAV DRONE y los datos de medición de metano se pueden ver en tiempo realEn caso de fuga de tuberías, el equipo terminal se alarmará automáticamente y registrará datos (tiempo, coordenadas, concentración de fuga,las fotografías tomadas in situ) para la generación automática de informes de inspección en una fase posterior..

Control web: monitoreo y gestión unificados de los datos de metano, capaz de llamar mapas, cambiar entre vistas 3D/2D/planar, mostrar trayectorias de vuelo 3D, mostrar valores de bloques de color,visualización de datos en tiempo real, puntos de marcado y mediciones, estadísticas de áreas anormales, posicionamiento rápido, consulta de registros históricos e informes de exportación.

composición del sistema

El detector de metano láser L30Pro [versión 5G] se puede montar actualmente en el DJI M300RTK y M350RTKMYUAV DRONE para su uso.Puede transmitir los datos de concentración de metano recopilados por el sensor a una aplicación o página web de control remoto para su visualización a través de varios métodos de transmisión, como el módulo 5G y DJI SDK.

Composición estructural

Los módulos de emisión y recepción del láser están integrados dentro de la sonda, y la unidad receptora dentro de la sonda incluye un circuito receptor de señal, un circuito de amplificación,y un circuito de procesamientoLa unidad central de procesamiento adopta procesadores duales, uno de los cuales es un procesador DSP utilizado para operaciones de punto flotante, que puede probar con precisión y rapidez la concentración de gas,mientras que el otro procesador se utiliza para el control funcionalEl láser de medición es emitido por el collimador después del enfoque secundario.asegurando que el diámetro de la mancha sea inferior a 20 cm más allá de los 150 m, y garantizar que la señal luminosa emitida sea lo suficientemente fuerte como para reducir las interferencias del acoplamiento de la luz solar y mejorar la relación señal-ruido.La parte externa de la sonda consiste en un cardán de tres ejes, un agujero láser de medición, un agujero láser de indicación y una ventana de recepción.

Composición del plan de producto

El sistema de inspección de las tuberías subterráneas de metano con láser MYUAV DRONE es un sistema integral que incluye MYUAV DRONE, sensores LC30pro [5G] y centros de control en tierra,Trabajar juntos para lograr una inspección eficiente de fugas de tuberías subterráneas de gas.

Este es el núcleo de todo el sistema, responsable de ejecutar tareas de escaneo LiDAR y detección de concentración de metano.capacidad antiinterferencia, y resistencia para adaptarse al entorno de las tuberías subterráneas.

Sensor LC30pro [5G]: El MYUAV DRONE debe estar equipado con varios sensores, como los sensores de metano, que pueden controlar la concentración de metano en las tuberías subterráneas en tiempo real.Si la concentración de metano excede el rango seguro, el sensor hará sonar una alarma.

Centro de control en tierra: Esta es otra parte clave de todo el sistema (incluyendo el extremo de control de PC y el extremo de control de APP), responsable de recibir los datos transmitidos por el MYUAV DRONE,la realización de análisis y procesamiento de datos, y proporcionando una base para el mantenimiento y reparación de las tuberías.
