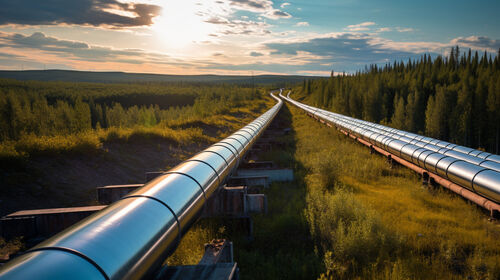

Aplicación del detector láser de metano MYUAV DRONE para la inspección de tuberías de gas natural de larga distancia

¿Qué es esto? ▶ La necesidadde la inspección de metano con láser mediante el dron MYUAV

El detector láser de metano MYUAV DRONE desempeña un papel importante en la inspección de tuberías de gas natural de larga distancia.realizar la detección de fugas, y garantizar el funcionamiento seguro de las tuberías. Mediante el uso del MYUAV DRONE equipado con un detector de metano láser para la inspección, es posible detectar con rapidez y precisión las fugas de tuberías,mejorar la eficacia de las inspeccionesMientras tanto, las inspecciones de drones MYUAV también pueden lograr inspecciones de tuberías de media a larga distancia,cubrir las zonas de difícil acceso en el terreno y mejorar la cobertura de las inspecciones.

Además, el detector de metano láser MYUAV DRONE tiene ventajas como portabilidad, velocidad, eficiencia y bajo costo, lo que lo convierte en una opción ideal para la inspección de tuberías de larga distancia.

¿Qué es esto? ▶Descripción general del sistema

Al utilizar el software de la estación de tierra para la planificación de rutas, es fácil lograr operaciones de inspección de tuberías de media y larga distancia.el estado actual de la inspección y los datos de medición del metano pueden verse en tiempo realEn caso de fuga de tuberías, el equipo terminal se alarmará automáticamente y registrará datos (tiempo, coordenadas, concentración de fuga,las fotografías tomadas in situ) para la generación automática de informes de inspección en una fase posterior..

Instrumento de telemetría con láser de metano

El producto LC30 PRO [versión 5G] es la versión 5G del LC30 PRO. Actualmente, se puede montar en DJI M300RTK y M350RTKMYUAV DRONE para su uso.Los datos de concentración de metano recogidos por los sensores pueden transmitirse a aplicaciones de control remoto o páginas web para su visualización a través de varios métodos de transmisión, como el módulo 5G DJI SDK. Control de la APP: abra el icono del escritorio de Android y ingrese a la interfaz de inicio de sesión de la APP Laser Methane.El estado del MYUAV DRONE y los datos de medición de metano se pueden ver en tiempo realEn caso de fuga de tuberías, el equipo terminal se alarmará automáticamente y registrará datos (tiempo, coordenadas, concentración de fuga,las fotografías tomadas in situ) para la generación automática de informes de inspección en una fase posterior.. Control web: monitoreo y gestión unificados de datos de metano. Capaz de llamar mapas, cambiar entre vistas 3D/2D/planar, mostrar trayectorias de vuelo 3D, mostrar valores de bloques de color,visualización de datos en tiempo real, puntos de marcado y mediciones, estadísticas de áreas anormales, posicionamiento rápido, consulta de registros históricos e informes de exportación.

Métodos de seguimiento

Gas de detección: metano

Principio de detección: tecnología de espectroscopia de absorción láser TDLAS

Modo de detección: tipo de escaneo de inclinación del lado, con radio de escaneo y velocidad de escaneo ajustables

Ángulo de oscilación: 1 °, 2 °, 3 °, 4 °, 5 ° opcional

Velocidad de balanceo: 1 vuelta por segundo, 1,5 vuelta por segundo, 2 vueltas por segundo

Volando sobre la tubería, el gimbal estabilizado de tres ejes mantiene la dirección de irradiación láser perpendicular al suelo.y la proyección de la radiación láser en el suelo es en forma de espiralComo resultado, el MYUAV DRONE puede cubrir el rango de tuberías que debe inspeccionarse en un solo vuelo, compensar los errores de posición de vuelo,y capturar las masas de aire que se desvían de la tubería.

¿Qué es esto? ▶Proceso de inspección

1Trabajos preparatorios

Antes de la inspección de la tubería, el MYUAV DRONE debe prepararse para el despegue. El operador controla el despegue del MYUAV DRONE a través de un control remoto para garantizar un despegue estable.

2Planificación de las rutas de inspección

La interfaz de edición de rutas permite la edición y modificación de rutas.Para las zonas de inspección de tuberías, los operadores pueden planificar con antelación las rutas de inspección para garantizar que el MYUAV DRONE pueda cubrir completamente el área de la tubería y evitar obstáculos y zonas peligrosas.

3- Probando tareas.

Una vez que la aeronave entra en la ruta de vuelo, se realiza un escaneo láser en el aire alrededor de la tubería durante el proceso de inspección.Se puede mostrar un cuadro de información de estado en la parte inferior de la pantalla, que incluye información sobre aeronaves, información sobre rutas y información sobre detección de metano.

Una vez que se detectan datos anormales durante el vuelo, la ubicación se puede marcar en color en el mapa.

4Análisis de datos e información

Durante el vuelo, una vez que se detecta una fuga de gas metano que exceda el umbral, el MYUAV DRONE tomará automáticamente fotos y registrará información relevante, como los valores de concentración actuales,número de datos anormales, las coordenadas de longitud y latitud. MYUAV DRONE transmite los datos de detección de metano recogidos al extremo terrestre, donde los profesionales analizan los datos y generan informes de inspección en PDF,proporcionando una referencia importante para la operación y el mantenimiento de la tubería.

¿Qué es esto? ▶Casos de informes de seguimiento

Detalles de los datos sobre el metano

Hora de inicio: 7 de noviembre de 2023 23:00:24

Tiempo de finalización: 7 de noviembre de 2023 23:02:43

Número del equipo: ensayo - metano

Tamaño de la red de detección: 30 metros * 30 metros (900 metros cuadrados)

Número de zonas de detección: 140

Tamaño del área de detección: 126000 metros cuadrados

Valor máximo del punto de datos de metano: 3000,00 ppm, longitud y latitud: xxx, xxx

[Metano] Valor mínimo de los puntos de datos: 0,00 ppm, longitud y latitud: xxx, xxx

Detalles de los datos de intensidad luminosa

Hora de inicio: 7 de noviembre de 2023 23:00:24

Tiempo de finalización: 7 de noviembre de 2023 23:02:43

Número del equipo: ensayo - metano

Tamaño de la red de detección: 30 metros * 30 metros (900 metros cuadrados)

Número de zonas de detección: 140

Tamaño del área de detección: 126000 metros cuadrados

[Intensidad luminosa] Valor máximo de los puntos de datos: 20.00lx, longitud y latitud: xxx, xxx

[Intensidad luminosa] Valor mínimo de los puntos de datos: 0,00lx, longitud y latitud: xxx, xxx
