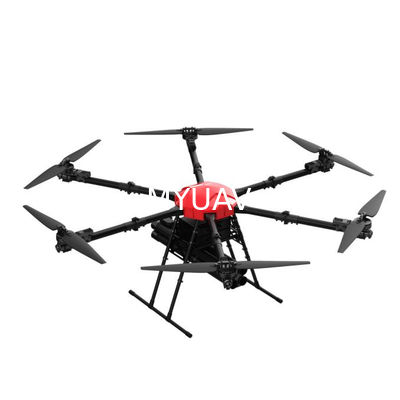

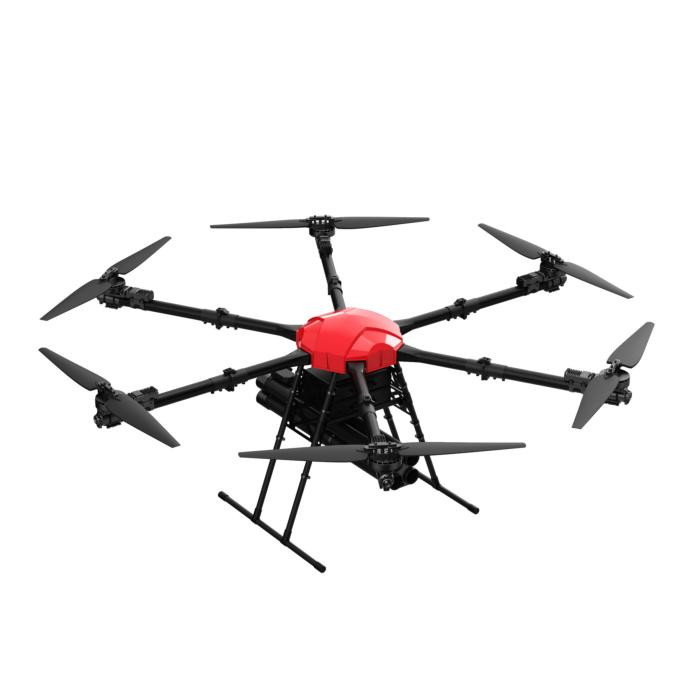

Sistema de UAV mediano atado para vigilancia aérea

Sistema de UAV atado de tamaño medio

Modelo del sistema: M10

1.Configuración del sistema

• UAV 14S
• Fuente de alimentación aérea de 10kw 14S
• 380VAC, 300m Estación base de UAS atada

2.Parámetros de los componentes

• Vehículos no tripulados

- ¿ Qué?

Modelo MH30

Material Fibra de carbono + aleación de aluminio aeroespacial

Número de rotores 6 rotores

Distanza entre ejes ≤1920

Tamaño ampliado (mm) 1780*2070*800

Tamaño del plegado (mm) 1000*1250*800

Peso en vacío ≤ 18,5 kg ((sin batería)

Carga máxima ≤ 30 kg

Peso máximo al despegue ≤ 58 kg

Velocidad máxima de vuelo ≤ 18 m/s

Velocidad máxima ascendente ≤ 5 m/s

Velocidad máxima de descenso ≤ 4 m/s

Altitud máxima de despegue 4000 m

Resistencia al vacío ≥35 min

Resistencia de 30 kg ≥10 minutos

Sistema de posicionamiento GPS + RTK

Sistema de energía Potencia FOC de alta eficiencia

Propulsor de tamaño 34 pulgadas

Batería de potencia 14S 28000mAh*1

Cargador cargador inteligente súper rápido

Control remoto de 11 pulgadas de pantalla

Tiempo de espera del mando a distancia 8-12 horas

Distancia de transmisión entre 5 km y 10 km (se puede actualizar)

Velocidad del viento de seguridad ≤ 6

Temperatura de trabajo -20°C a 50°C

Grado de protección del cuerpo IP65

• El aire Pel otroEl Shacia arriba

- ¿ Qué?

Fuente de alimentación a bordo	Parámetro
Dimensiones exteriores (con disipador de calor)	25.2 x 14.4 x 5.9 cm
Peso	2100 g
Potencia nominal	10 kW
Voltado de entrada nominal	Válvulas de velocidad
Voltado de salida nominal	Se aplicarán las siguientes medidas:
Duración del vuelo	24 horas (carga nominal, modo de alimentación atado)
Eficiencia de conversión	El 94%
Protección contra sobrecorrientes	Corriente de salida superior a 175 A, protección automática de la fuente de alimentación a bordo
Protección contra el exceso de tensión	- ¿ Qué?
Protección de cortocircuito de salida	Sí, puede recuperarse
Protección contra el exceso de temperatura	120 °C
Protección contra fallos de alimentación	En el modo atado, la aeronave puede volar y aterrizar normalmente si la fuente de alimentación se interrumpe durante el vuelo
Interfaz Vo+ / Vo-(BAT+ / BAT-): conector QS8 con conector femenino *2 tomas Puerto de salida de CC para conexión a entradas de drones Conecta cualquiera de las tomas a la batería de a bordo del dron para suministro de energía de reserva. El conector de tipo VIN+ / VIN- Entrada de corriente continua de alto voltaje para cables conectados a una estación base conectada a tierra

• Estación base atada
