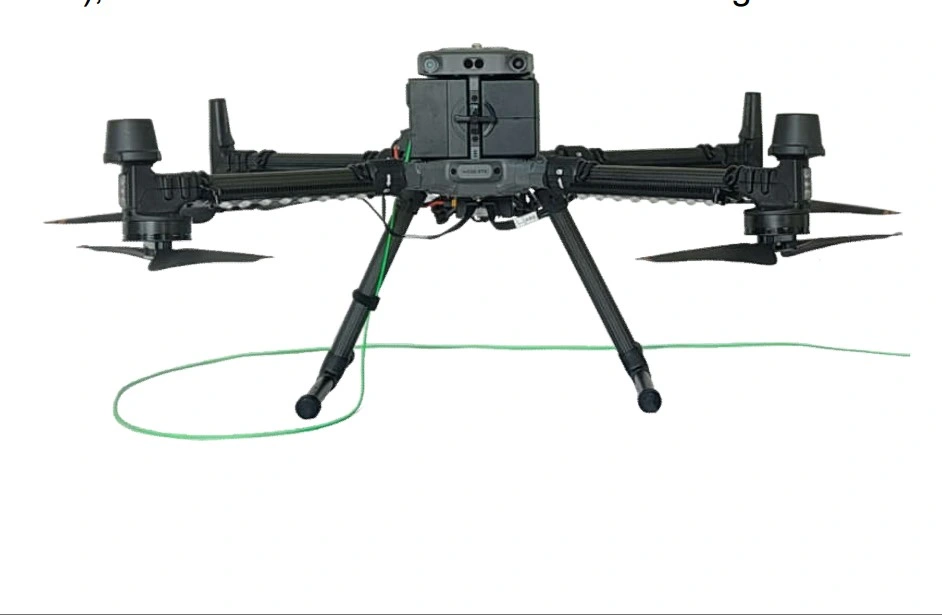

MYUAV Nueva versión Dji M300 M350 Drone atado con alambre

Nueva versiónDJIM300M350 Cables de drones atados


Sistema de energía atado al dronpuede ser cadaptado a sus necesidades especiales.

La longitud del cable se puede personalizar desde 33-330m de largo.
El cable de fibra óptica está disponible.
El sistema es compatible con todos los drones de varios rotores con MTOW de 5-110 kg.


Unidad de potencia de conexión de drones TPS110M-M300/M350 para DJI M300 M350

1.Características medioambientales

1) Temperatura del ambiente: -20 °C a 45 °C (de trabajo), -40 °C a 65 °C (de almacenamiento).
2) Humedad relativa: entre el 10 y el 80% de la humedad en condiciones de trabajo y entre el 5 y el 90% de la humedad en condiciones de almacenamiento.
3) Altitud: 0-3000 m.

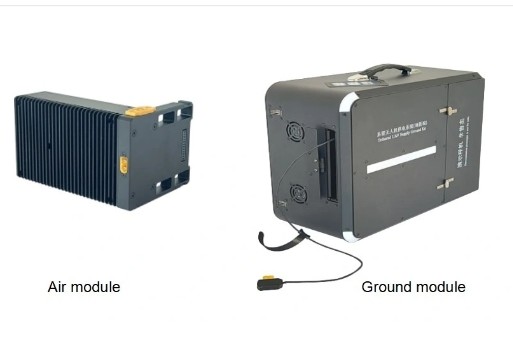

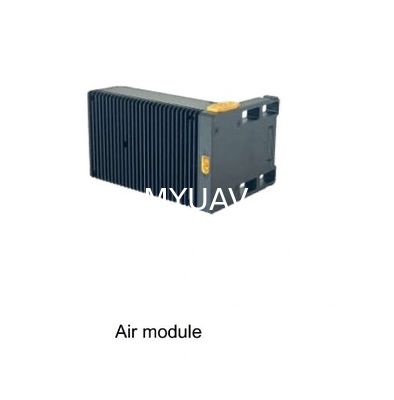

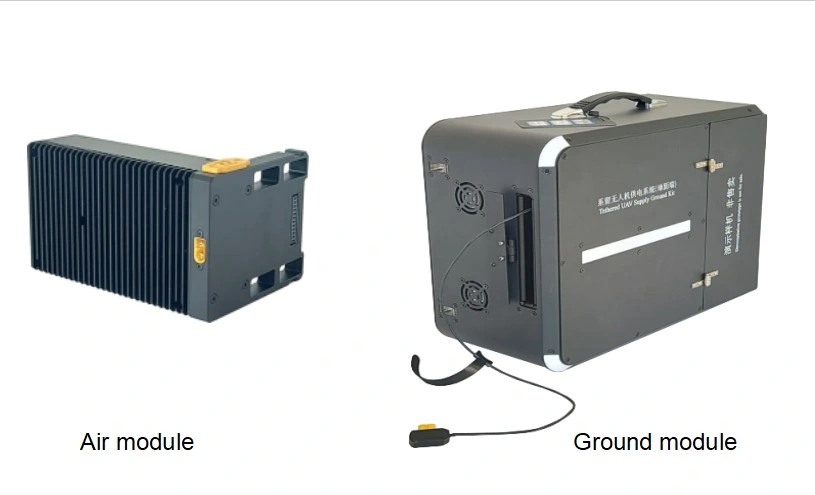

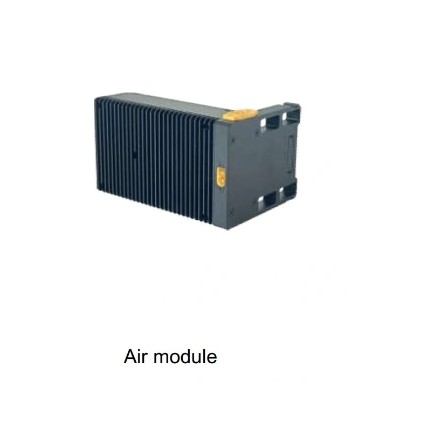

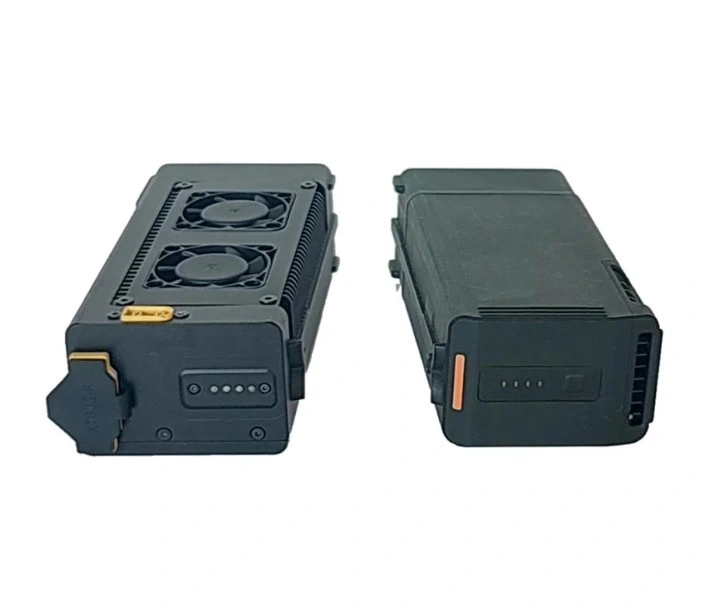

2.El airemódulosuministro de energíapara el Tether Drone DJI M300 M350

1) Tensión de entrada: 600~830Vdc entrada de amplio rango.
2) Tensión de salida: 51,5 ± 0,5 Vdc, tensión de salida constante, soporte de personalización de tensión.
3) Potencia de salida: 3000 W (potencia nominal a largo plazo), 3500 W (valor máximo ≤ 10 s).
4) Función de protección: protección contra el sobrevoltado de entrada y el bajo voltaje, sobrevoltado de salida, sobrecorriente, cortocircuito y protección contra la sobre temperatura.
5) Método de instalación: instalación con enchufe y descarga, igual que el método original de instalación de la batería, los drones y las cajas de aviación no requieren ninguna modificación.

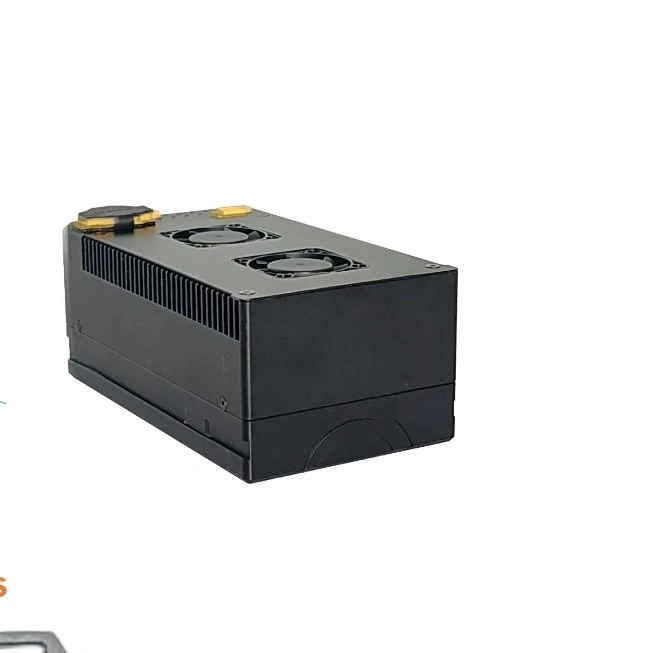

6) Método de disipación de calor: Un ventilador externo disipa activamente el calor, y un conducto de aire reservado es refrigeración por aire forzado.
7) Interfaz: entrada XT60, interfaz de batería de salida (alimentado por drones), salida XT60 (alimentado por iluminación).
8) Tamaño: 163 × 92 × 65 ± 0,5 mm (reemplazar una batería TB60 sin ocupar espacio de instalación adicional).
9) Peso: 980 ± 20 g (reemplazar una batería TB60 de 1350 g para reducir el peso al despegue del dron).
10) Nivel de protección: IP54.

3Características funcionales

Enrollamiento/salida automático: sigue el despegue y aterrizaje del UAV para enrollar/salir sincrónicamente el cable, ajusta adaptivamente la tensión,y presione manualmente el botón para retraer el cable mientras se corta la energía.

Función de comunicación: tiene función de comunicación por cable con protocolo de puerto serie y admite función de comunicación inalámbrica con Bluetooth o protocolo de puerto serie inalámbrico.

Función de protección: protección contra el sobrevoltado y el subvoltado de entrada, sobrevoltado de salida, sobrecorriente, cortocircuito, protección contra la sobre temperatura, eliminación de fallos y auto-recuperación.

Función de visualización de datos: La pantalla táctil de 4,0 pulgadas muestra datos como voltaje, corriente, temperatura, longitud de salida del cable, fecha, hora, registros de operación, registros de fallas e información sobre el estado de funcionamiento.

Ajuste de configuración: La pantalla de visualización admite el ajuste de la velocidad de alambre de alambre, la tensión de alambre de alambre, la tensión de alambre de la bobina, la longitud de seguridad, la fecha y la hora,y admite el cambio entre la pantalla de chino e inglés.

Función de alarma de fallo: cuando el sistema funciona mal, la pantalla de visualización se desplaza para mostrar la información de fallo, y la luz de alarma de fallo parpadea de rojo y hace un pitido para alertar.

Equipo de transporte: con un diseño de mochila, la mochila puede estar equipada con un conjunto completo de sistemas de atadura, incluida una caja de atadura, fuente de alimentación del módulo de aire, unidad de iluminación (opcional),y otros accesoriosEl peso total es de 12 ± 0,5 kg.



4.Parámetros

Las partidas		Parámetros técnicos
Temperatura ambiente		-20 °C a 45 °C (de trabajo), -40 °C a 65 °C (de almacenamiento)
Humedad relativa		RH de 10 a 80% (trabajo), de 5 a 90% (almacenamiento)
Alturas		≤ 3000 m

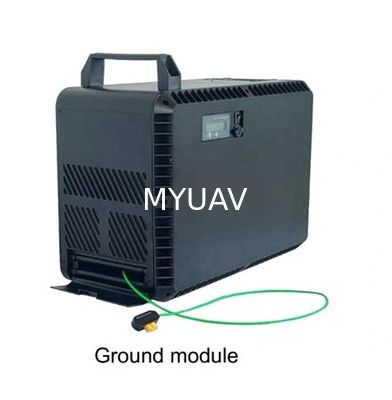

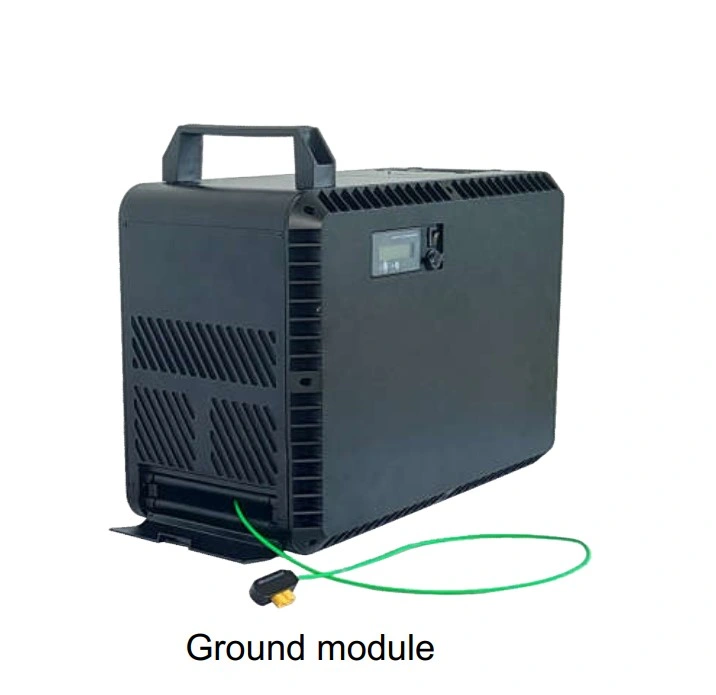

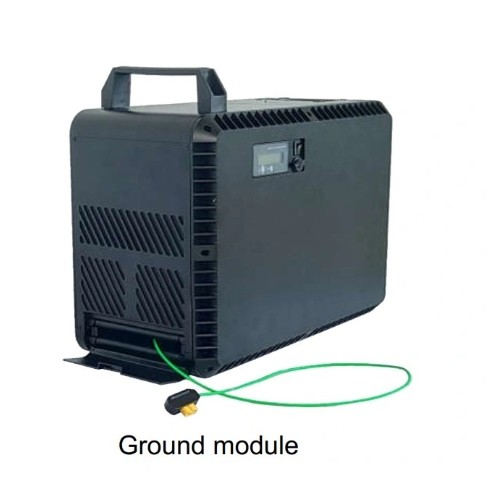

Modulo de potencia de conexión	Voltado de entrada	176-264Vac entrada de amplio rango, de una sola fase 220Vac@45-65Hz
	Válvula de salida	400~750Vdc ajustable, por defecto de fábrica 750Vdc
	Potencia de salida	3500 W (puesta a largo plazo nominal), 3850 W (valor máximo ≤ 30 s)
	Duración del cable de almacenamiento	con cable de almacenamiento máximo ≥ 120 m
	Velocidad de retroceso	0-2 m/s, ajustable
	Fuerza de tracción	0-10N, ajustable
	Interfaz	Enchufe de entrada con interruptor, conector de salida de cable XT60
	Lámparas y interruptores	botón de encendido/apagado de alto voltaje, botón de retracción fuerte del cable, luz de indicación de alarma
	Tamaño	360 × 280 × 165 ± 0,5 mm, excluidas las almohadillas y los mangos de los pies
	Peso	9.2 ± 0,2 kg, incluido el cable atado de 110 m
Cables de conexión	El material	Cable de cobre plateado, capa de aislamiento fluoroplástico compuesto, capa de fibra tejida de grado de aviación de alto módulo de tracción
	En la actualidad	3 a 5A
	Resistencia de corriente continua	10.5 ± 0,2 Ω, bucle de 100 m@20 oC
	Resistencia a la tracción	≥ 50 kg, resistente a retracciones repetidas y tiempos de liberación ≥ 500 veces
	Resistencia al aislamiento	≥ 3000Vdc, sin avería durante 1 minuto
	Duración del cable	55/110 ± 2 m, soportando longitud de línea personalizada
	Diámetro exterior	2.6 ± 0,2 mm
	Peso	1.2 ± 0,05 kg/100 m

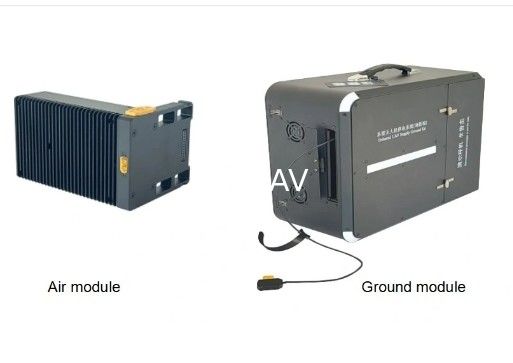

Modulo de aire	Voltado de entrada	Entrada de amplio rango de 600~830Vdc
	Válvula de salida	51.5 ± 0.5Vdc, tensión de salida constante
	Potencia de salida	3000W (puesta nominal a largo plazo), 3500W (valor máximo ≤ 10 s)
	Función de protección	Protección contra el sobrevoltado y el subvoltado de entrada, sobrevoltado de salida, sobrecorriente, cortocircuito y sobre temperatura
	Tensión aislante	3000V (Vin-Vout), 1min, corriente de fuga ≤ 5mA, sin avería, flashover o fenómeno de corona
	Método de instalación	instalación enchufable, igual que el método de instalación original de la batería, sin ninguna modificación de la caja de drones y aviones
	Método de disipación de calor	Refrigeración por aire natural
	Interfaz	Entrada XT60, interfaz de batería de salida (alimentada por drones), salida XT60 (alimentada por iluminación)
	Nivel de protección	Protección IP54
	Tamaño	158 × 92 × 110 ± 0,5 mm (reemplazar una batería TB60 sin ocupar espacio de instalación adicional)
	Peso	960 ± 10 g



Parámetros para los objetivos de los elementos
1Voltado de entrada de la caja de conexión a tierra: 176-264Vac entrada de amplio rango, 220Vac de fase única.
2. Voltado de salida de la fuente de alimentación del módulo de aire: 25,5 ± 0,3Vdc salida de voltaje constante. El UAV opera bajo la condición de suministro de energía atado y la batería de respaldo permanece completamente cargada durante todo el proceso. todo el proceso sin pérdida de energía.
3. Potencia de salida del equipo: fuente de alimentación del módulo de aire ≥ 2000W, caja de conexión a tierra ≥ 3500W.
4Tamaño de la fuente de alimentación del módulo de aire: ≤ 156 × 75 × 48 mm, sustituir una batería TB30 sin ocupar espacio de instalación adicional.
5. Peso de la fuente de alimentación del módulo de aire: ≤ 590 g, sustituir una batería TB30 de 685 g.
6. Tamaño de la caja de sujeción: ≤ 360 × 260 × 180 mm.
7Peso de la caja de sujeción: ≤ 9,2 kg, que incluye 110 m de cables de sujeción.
8Tamaño y peso del cable: longitud ≥ 110 m, diámetro del cable ≤ 2,4 mm, peso ≤ 1,1 kg/100 m.
9. Enrollamiento/salida automático: Sigue el despegue y aterrizaje del UAV para enrollar/salir el cable de forma sincrónica, ajusta la tensión de forma adaptativa y retira el cable manualmente en condiciones de pérdida de energía.
10Función de protección contra sobrecorriente: cuando la fuente de alimentación del módulo de aire emite sobrecorriente, proporciona una protección contra el descenso de corriente constante.La salida no debe apagarse directamente y puede ser restaurada por sí misma.
11. Función de comunicación: La caja de tierra de atadura tiene una función de comunicación por cable de protocolo serial y admite la función de comunicación inalámbrica de Bluetooth o protocolo serial inalámbrico.
12Función de visualización de datos: La pantalla táctil muestra datos como voltaje, corriente, temperatura, longitud de salida, fecha, hora, registros de operación, registros de fallas e información sobre el estado de trabajo.
13- Ajuste de ajuste: La pantalla de visualización admite el ajuste de la velocidad de recogida de alambre, tensión de recogida de alambre, tensión de liberación de alambre, medidores de seguridad, fecha y hora,y admite el cambio entre la pantalla de chino e inglés.
14. Función de alarma de fallo: Cuando el sistema funciona mal, la pantalla de visualización se desplaza para mostrar la información de fallo, y la luz de alarma de fallo parpadea en rojo y hace un pitido para alertar.
15. Nivel de protección del equipo del sistema: fuente de alimentación del módulo de aire ≥ IP54, caja de conexión a tierra ≥ IPx4.

16.Equipo de transporte del sistema: diseño de mochila, la mochila puede estar equipada con un conjunto completo de sistemas de sujeción, incluida una caja de sujeción a tierra, fuente de alimentación del módulo de aire, unidad de iluminación,y accesorios completos, con un peso total de ≤ 12,5 kg.

Para el sistema de energía atado a drones, puede elegir varios tipos de la siguiente forma:

- Misiones de día y de noche
- Relé de radio.
- Gestión de crisis
- Protección del sitio
- Vigilancia del tráfico.
-Seguridad de eventos a gran escala
- Vigilancia del bosque
- Monitoreo de la industria
-Monitoreo de la calidad del aire

1El vehículo aéreo no tripulado (UAV) de más rotor es de cierto peligro y destrucción, la operación inadecuada puede causar lesiones personales o daños a la propiedad,Por favor, utilice el producto de acuerdo estrictamente con el manual de operación.
2El operador debe recibir una formación profesional y un examen, el personal no capacitado no debe manipular este producto.
3No esté borracho, mal estado de fatiga, enfermo al manipular este producto.
4. Debe mantener el personal a una distancia segura entre vehículos aéreos no tripulados (UAV), constantemente para evitar la posibilidad de peligro
5Por favor vuele bajo el peso de despegue seguro, en caso de algún riesgo.
6Por favor, no vuelen bajo condiciones de interferencia electromagnética fuerte.
7Por favor, sigan las leyes locales y no vuelen en la zona de exclusión aérea.
8Por favor, no se acerque ni toque el motor o la hélice giratoria, en caso de ser cortado por las hélices giratorias.
9Por favor, cargue las dos baterías hasta el final antes de instalarlas en el UAV y asegúrese de que su presión diferencial sea inferior a 0,1 V.
10. La batería no se utiliza durante mucho tiempo, por favor guárdela en un lugar seco ventilado con 60% de electricidad
