Sistema de suministro de energía de MYUAV Sistema de drones atados

Sistema de suministro de energía de MYUAV Sistema de drones atados

1.Características típicas
1) Ligero y portátil: pequeño tamaño, peso ligero, barra de tracción de apoyo o portátil, fácil de transportar y de desplegar rápidamente;

2)Simple operación: después de que se encienda la conexión, no es necesario operar el UAV durante el despegue y el aterrizaje, solo operar el UAV;

3) Potente: función integral de protección de entrada y salida, almacenamiento de registros de funcionamiento y fallas, soporte de comunicación por cable y sincronización de teléfono móvil;

4)Retracción y retroceso automáticos: ajuste adaptativo y arranque automático, toma y disposición de cables según la elevación y la velocidad de la aeronave, sin intervención humana;

5) Estabilización de voltaje constante: la fuente de alimentación aérea tiene un amplio rango de entrada y salida de estabilización de voltaje constante.

2.Drones adaptativos
Se combina con los UAV correspondientes para formar un sistema de drones atado.
1) Altura de vuelo de apoyo: 120~220 m (longitud del cable: 220 m, longitud de seguridad reservada);
2) Peso de despegue de apoyo: 30 ~ 55 kg (la eficiencia de fuerza del UAV es diferente, estos datos son solo para referencia).

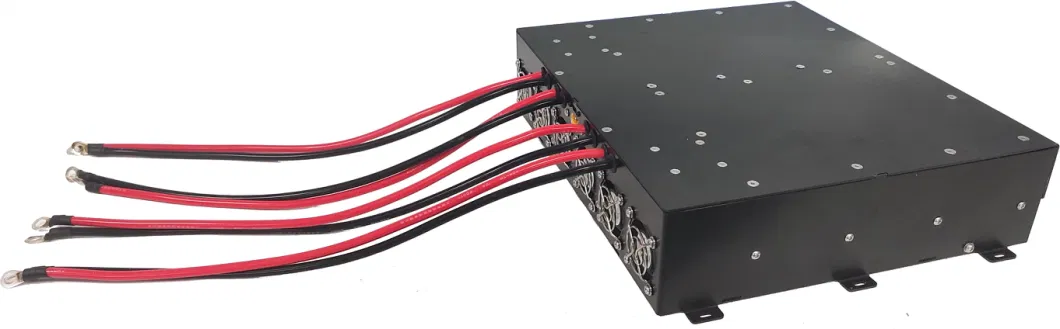

3.Modulo de aire(fuente de alimentación a bordo)


1) Tensión de entrada: 580~810Vdc de entrada de amplio rango, tensión de salida constante;
2) Tensión de salida: 50 ± 0,5 Vdc, soportando la personalización de la tensión de salida;
3) Potencia de salida: 12000 W (potencia nominal a largo plazo), 15000 W (valor máximo ≤ 30 s);

4) Función de protección
A. Protección contra el sobrevoltado y el subvoltado de entrada: protección contra el apagado, eliminación de fallos y auto-recuperación.
B. Protección contra el exceso de corriente de salida: protección contra el descenso de corriente constante, eliminación de fallos y auto-recuperación.
C. Protección del cortocircuito de salida: operación de limitación de la corriente de salida, eliminación de fallos y auto-recuperación;
D. Protección contra la sobre-temperatura de salida: la temperatura del caparazón es de 95 ± 2,5 oC, y después del enfriamiento y la auto-recuperación;
E. Protección contra la sobre tensión de salida: apagado y bloqueado automáticamente, reinicio y encendido para recuperación.

5) Función de comunicación: comunicación CAN, voltaje de información, corriente, temperatura y otros datos y estado;
6) Método de instalación: cuchillo de instalación reservado y fijado con tornillos.
7) Modo de disipación de calor: ventilador incorporado de disipación de calor activa, refrigeración forzada por conducto de aire reservado;
8) Interfaz: entrada XT60, salida XT90, soporte de personalización de la interfaz;
9) Tamaño: 295*254*71 ± 0,5 mm (excluidos el soporte de montaje y la interfaz);
10) Peso: 4,5 ± 0,1 kg (excluidos los conectores y cables externos).


4.T.el éter ccapaz de


1) Material: alambre de cobre plateado de múltiples hebras, capa de aislamiento fluoroplástico compuesto, unidad de fibra óptica bien envuelta, envoltura de copolímero resistente a altas temperaturas,Trenzas de fibra de alta tensión de grado de aviación;
2) Corriente de trabajo: 15 ~ 20A;
3) Resistencia de corriente continua: 2,5 ± 0,2 Ω, bucle de 100 m a 20 oC,
4) Resistencia a la tracción: ≥ 200 kg, resistencia a la retracción y liberación repetidas ≥ 1000 veces;
5) Resistencia al aislamiento: ≥ 3000 Vdc, sin averías durante 1 minuto;
6) longitud de amarre: 220 ± 2 m;
7) Comunicación de fibra óptica: 1 fibra óptica se personaliza con conector FC (opcional);
8) Diámetro exterior: 4,5 ± 0,2 mm;
9) Peso: 46 ± 0,5 g/m.

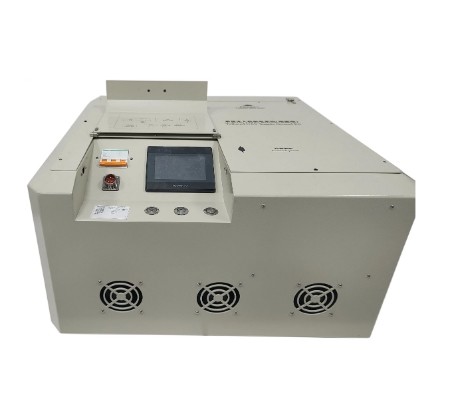

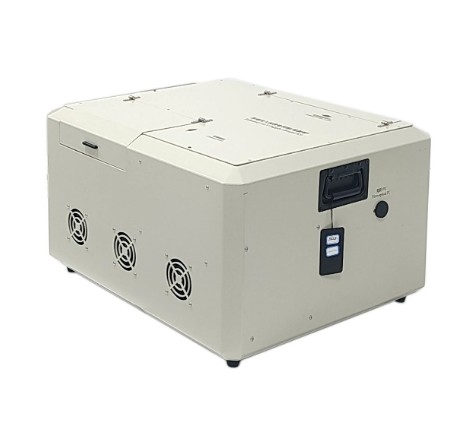

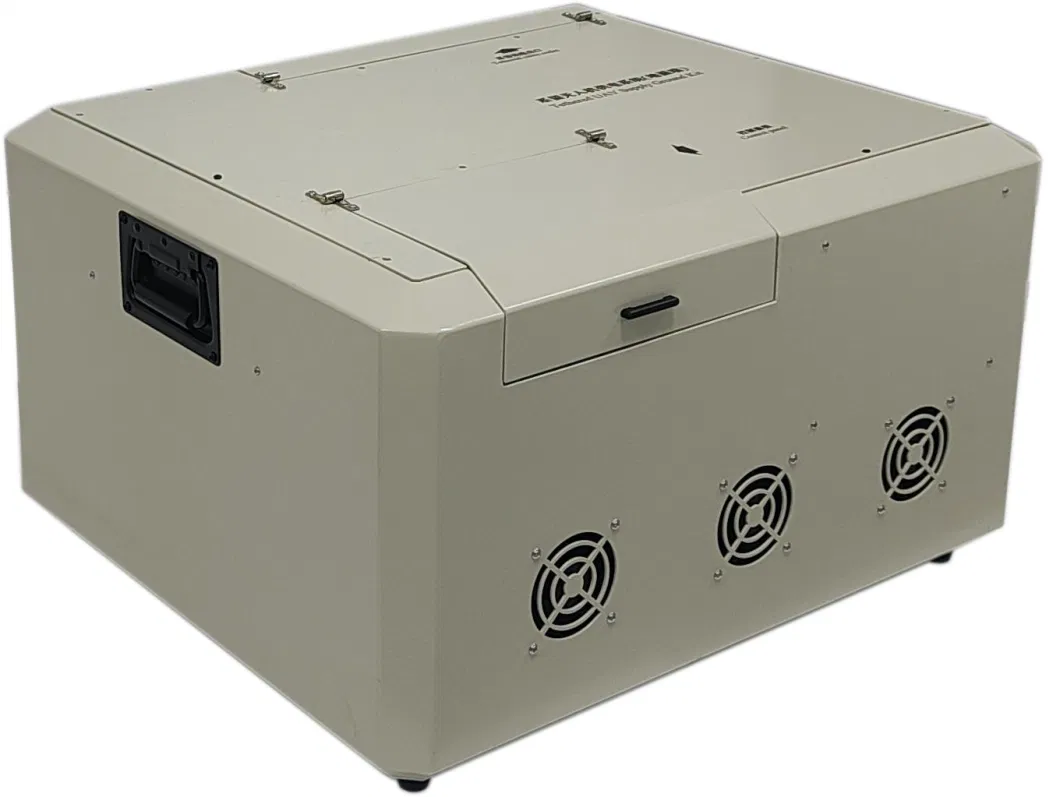

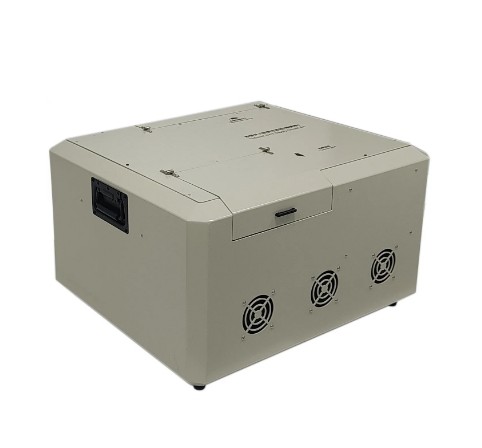

5.En el suelomódulo(conexióncaja)


1) Tensión de entrada: 270~490Vac de tres fases, 50/60Hz;
2) Tensión de salida: 400~750Vdc ajustable, 750Vdc por defecto de fábrica;
3) Potencia de salida: 20000 W;

4) Función de protección
A. Protección contra el sobrevoltado y el subvoltado de entrada: protección contra el apagado, eliminación de fallos y auto-recuperación.
B. Protección contra el exceso de corriente de salida: protección contra el descenso de corriente constante, eliminación de fallos y auto-recuperación.
C. Protección del cortocircuito de salida: operación de limitación de la corriente de salida, eliminación de fallos y auto-recuperación;
D. Protección contra la sobre-temperatura de salida: la temperatura del caparazón es de 95 ± 2,5 oC y el enfriamiento es de auto-recuperación.
E. Protección contra la sobre tensión de salida: apagado y bloqueado automáticamente, reinicio y encendido para recuperación.

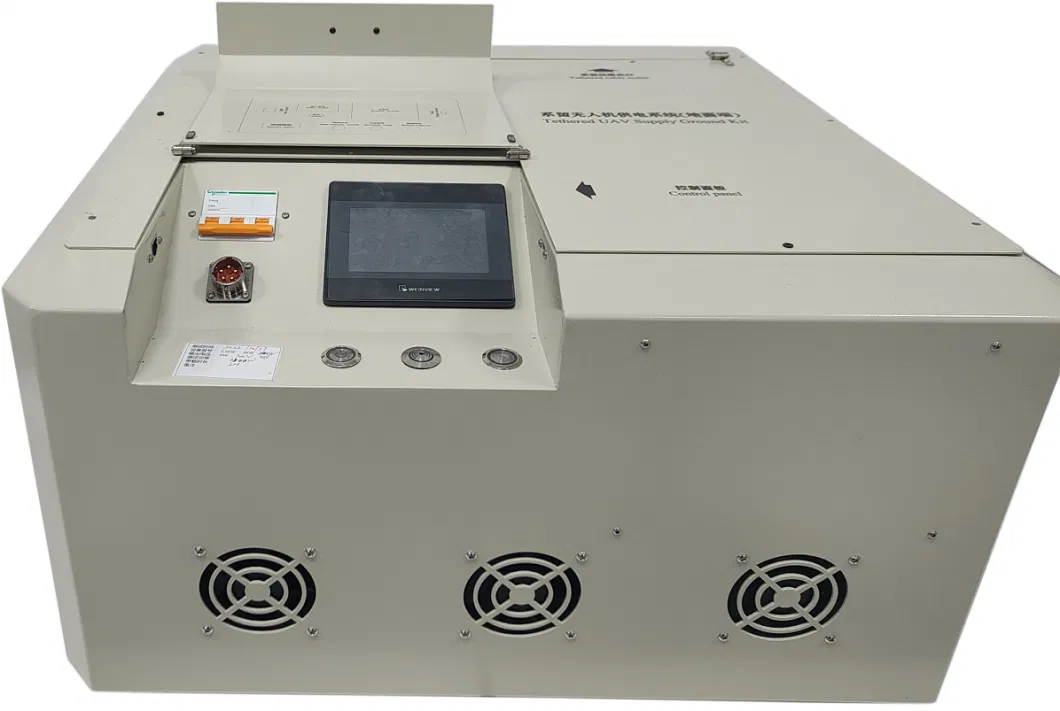

5) Display de datos: la pantalla táctil de 4,3 pulgadas muestra la corriente, el voltaje, la temperatura, la longitud del carrete del cable, el registro de operación, el registro de fallas y otros datos;
6) Función de alarma: cuando el sistema tiene fallos, la pantalla de visualización mostrará la información de fallo, y la luz de advertencia de fallo parpadeará en rojo y sonará;
7) Función de comunicación: interfaz de red reservada, comunicación Modbus tcp, soporte de comunicación por cable y pantalla de sincronización de teléfono móvil;
8) Cable de bobina de entrada y salida velocidad máxima: 0 ~ 2m/s, 10 marchas ajustables;
9) Tensión de entrada y salida del carrete del cable: la tensión de entrada y salida del carrete del cable se divide en 10 engranajes, que se pueden ajustar;
10) Modo de trabajo: despliegue pasivo, despliegue activo, disposición automática del alambre, y puede presionar el botón para forzar el despliegue en el cable de descanso;
11) Transporte de carga: soporte de la varilla de tracción y transporte portátil a mano;
12) Interfaz: toma de entrada de 3 núcleos de la toma de aviones, puerto FC de fibra óptica (opcional), puerto de red de comunicación, puerto LAN, tipo-c;
13) Botones y interruptores: botón de salida de alta tensión, bobina de cable en botón forzado, interruptor de entrada de CA, luz de alarma;
14) Tamaño: 645*550*350 ± 0,5 mm;

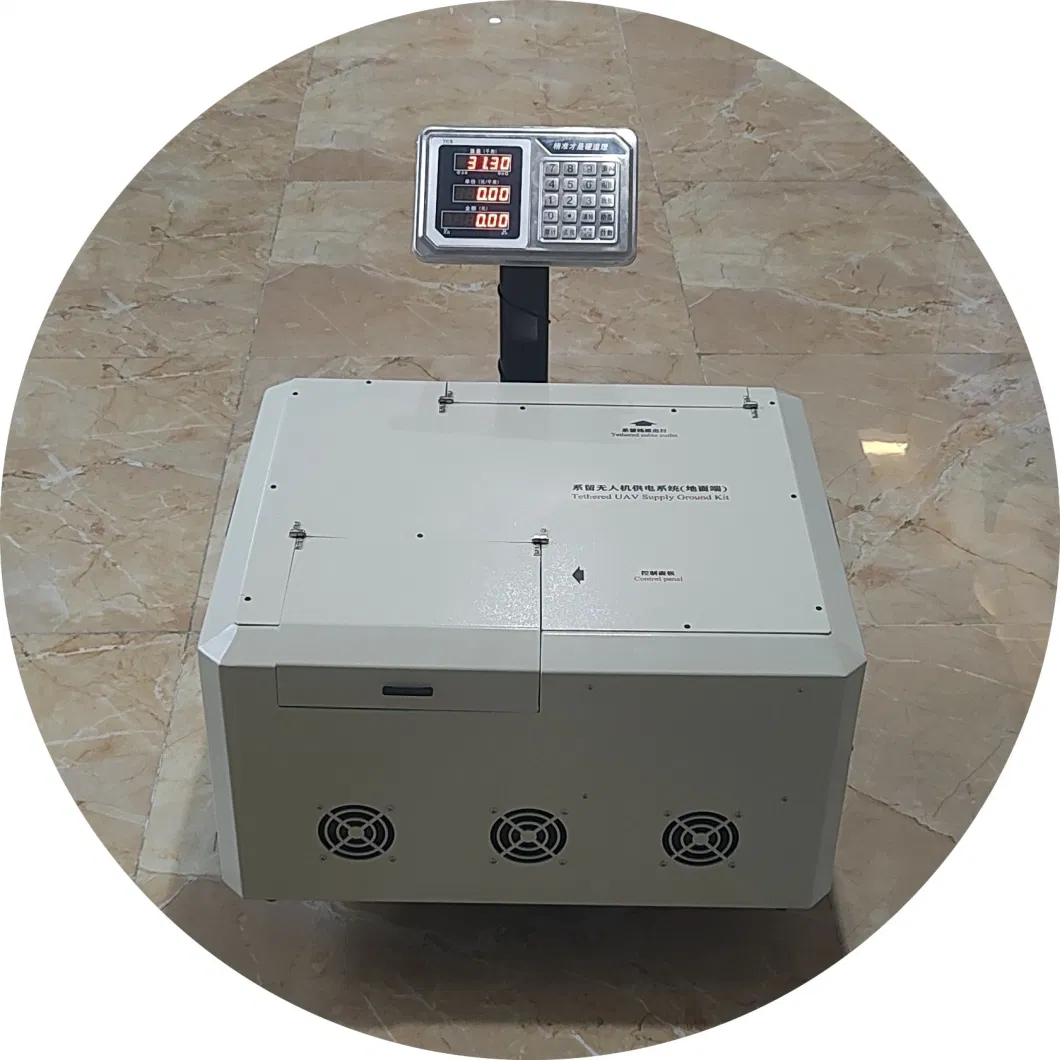

15) Peso: 40 ± 0,5 kg (incluido el cable atado).

Preguntas frecuentes

1. **P: ¿Cuál es la central eléctrica atada de MYUAV? **.
**R:** La central eléctrica atada del MYUAV es una solución innovadora de generación de energía a gran altitud que utiliza la tecnología de drones atados para conectar un dron grande a una fuente de energía terrestre.El dron lleva una pequeña turbina eólica o un panel solar para volar alto en el cielo, utilizando fuentes de viento o luz solar de gran altura para generar electricidad, y luego envía la energía de vuelta a la tierra a través de cables atados.

2. **P: ¿Cómo funciona la central eléctrica atada MYUAV? **.
**A:** El principio de trabajo consiste principalmente en utilizar el dron como plataforma para elevarlo a la altura que la turbina eólica tradicional no puede alcanzar, donde la velocidad del viento es más estable y fuerte,mejorar así la eficiencia de la generación de energíaEl UAV recibe un suministro constante de electricidad a través de cables de alta resistencia conectados al suelo para mantener el vuelo del UAV y el funcionamiento del equipo de generación de energía.

3. **P: ¿Qué tan eficiente es la central eléctrica atada al MYUAV? **.
**A:** Debido a que los datos reales dependen del modelo específico del UAV y de la configuración del equipo de generación de energía,El MYUAV puede haber aumentado la generación de energía por unidad de superficie mediante el uso eficiente de los recursos eólicos o solaresEn comparación con las centrales eléctricas terrestres tradicionales, la energía eólica o solar de gran altitud tiene un mayor potencial de generación de energía por unidad de área.Pero las cifras exactas de eficiencia deben referirse a los indicadores de rendimiento del producto proporcionados por la empresa MYUAV..

4. **P: ¿En qué entorno pueden operar las centrales eléctricas atadas MYUAV? **.
**A:** Las centrales eléctricas conectadas de los vehículos de transporte automático deben poder operar dentro de un rango seguro de condiciones meteorológicas, como evitar condiciones meteorológicas extremas,mientras se garantiza la seguridad y la estabilidad de los cables atadosLas condiciones específicas del entorno operativo deben consultarse con el MYUAV para obtener normas detalladas antes de la compra.

5. **P: ¿Cómo recuperar y mantener los UAV atados? **.
**A:** El MYUAV puede estar equipado con un sistema de recuperación automatizado o semiautomático para aterrizar y recuperar de forma segura el UAV equipado si es necesario,mientras se realizan controles de mantenimiento regulares en el equipo de generación de energía en el UAVEl proceso de mantenimiento puede incluir la inspección de la integridad y la reparación del cuerpo del dron, el sistema de energía, el equipo de generación de energía y los cables atados.

Una vez más, la información anterior se basa en la aplicación general de la tecnología de UAV atados.Por favor, póngase en contacto directamente con la empresa para obtener las descripciones de productos más recientes y precisas., parámetros de rendimiento y soporte de servicio.
