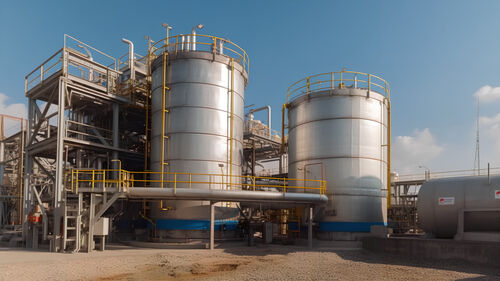

En el proceso de producción de las grandes empresas industriales en los parques químicos y refinerías de petróleo, los equipos industriales pueden desgastarse durante el uso, especialmente las tuberías,válvulas y otras partes de la tubería, grietas, problemas sueltos y otros, que provocan fugas de metano; en el proceso de operación, los trabajadores pueden causar fugas de metano debido a negligencia, negligencia, funcionamiento inadecuado, etc.;mantenimiento inadecuado del equipo, como la falta de inspección y sustitución regular de piezas dañadas, etc.; las tuberías pueden sufrir corrosión durante un uso prolongado, especialmente las tuberías que transportan sustancias corrosivas.puede corroerse durante un uso prolongado, especialmente las tuberías que transportan sustancias corrosivas, lo que puede conducir a una reducción del grosor de la pared de la tubería, provocando así una fuga de metano.
Las empresas deben reforzar el mantenimiento y la gestión de los equipos, inspeccionar y reemplazar regularmente las piezas viejas de los equipos, mejorar las habilidades y la conciencia de los operadores,y garantizar que el flujo del proceso sea razonable para reducir el riesgo de fuga de metano.
# Programa de inspección de metano con láser #
El instrumento de telemetría de metano láser del UAV es capaz de detectar a larga distancia, sin contacto, rastros de gas metano en el aire, detectando rápidamente los puntos de fuga potenciales,y evitar eficazmente el fuego, explosión y otros accidentes de seguridad causados por fugas.
Utilizando el principio de la técnica TDLAS de espectroscopia de absorción de diodos láser sintonizables, los láseres de diodos sintonizables son capaces de emitir láseres con longitudes de onda variables.Estos láseres se caracterizan por un ancho de línea muy estrecho y su longitud de onda se puede ajustar variando la corriente de inyecciónMediante el ajuste de la corriente de inyección del láser, la longitud de onda del láser se puede hacer para barrer a través de un rango específico que abarca los picos de absorción de las moléculas del gas que se mide (por ejemplo.GA medida que la longitud de onda del láser atraviesa los picos de absorción de las moléculas de metano, las moléculas de metano absorben energía del láser.La capacidad de cada molécula de gas para absorber la luz a una longitud de onda específica está determinada por su estructura molecular y su nivel de energíaSegún la ley de Beer-Lambert, el grado en que una molécula de gas absorbe la luz es directamente proporcional a la concentración de la molécula de gas.mediante la medición de la cantidad de luz láser es absorbidaLa telemetría láser del metano determina la presencia y la concentración de metano mediante el análisis de la absorción en una muestra de gas.Porque las moléculas de metano absorben selectivamente la luz láser a longitudes de onda específicas, la concentración de gas metano puede conocerse con precisión midiendo con precisión el grado de absorción de la luz láser.
1 Plataforma de inspección
La plataforma UAV combinada con el detector de metano láser LC30Pro permite mediciones sin contacto en comparación con los sensores electroquímicos tradicionales.
Plataforma de vuelo:El avión no tripulado es el DJI Jingwei M350 RTK. Debido a sus ventajas únicas, puede realizar inspecciones ininterrumpidas y precisas durante el día y la noche.El equipo de telemetría de metano láser puede realizar un monitoreo tridimensional dinámico de áreas clave de preocupaciónEn cuanto a los datos, las coordenadas GPS y la hora de rodaje se registran en el video y las fotos, que es rica en información y datos creíbles, y facilita el posterior archivo y la investigación forense.Además, admite la adaptación de modelos de tres vías.
Telemetría con láser de metano:El detector de metano láser LC30PRO puede encontrar rápidamente rastros de gas metano en el aire, la distancia de detección más lejana puede alcanzar los 150 metros, y no se ve afectada por factores ambientales como la temperatura,humedadEl tiempo de respuesta de 25 ms garantiza que el dron pueda mantener una salida de datos estable y confiable en movimientos de alta velocidad.
2 Software de monitoreo para el back-end
El sistema de monitoreo de fondo en el proceso de inspección puede ser una vista en tiempo real del estado del dron (apoye el control remoto de la terminal de la aplicación / pantalla del navegador del PC), datos de medición de metano,en caso de fuga de tuberías, el equipo terminal se alarmará automáticamente y registrará los datos (hora, coordenadas, concentración de fugas,Las fotografías tomadas en el lugar de la inspección (por ejemplo, fotografías en el lugar de la inspección) permiten generar automáticamente informes de inspección en una fase posterior..
(1) Muestra de la curva
Debido a la rápida velocidad de respuesta del dispositivo, los datos pueden ser emitidos 50 veces por segundo.Por favor, encienda la función de curva de datos durante el vuelo de la ruta del dron..
(2) El Registro de las anomalías
Durante el vuelo de ruta, una vez que se detecta una fuga de gas metano por encima del umbral, el dron tomará automáticamente fotos y registrará el valor de concentración actual y las coordenadas de latitud/longitud.Una vez finalizada la inspección, el punto de fuga se etiqueta automáticamente y el usuario puede hacer clic en el icono para ver información detallada.
(3) El Generar informes de inspección
Apoyo para generar un informe de inspección, abrir el informe de inspección, todos los puntos de alarma se muestran en la interfaz del mapa de acuerdo con las coordenadas de latitud y longitud.,se mostrará automáticamente el valor de concentración y el número de la foto tomada, de acuerdo con lo cual se podrá verificar más a fondo el punto de alarma,y el informe se puede exportar y borrar por correo electrónico.
